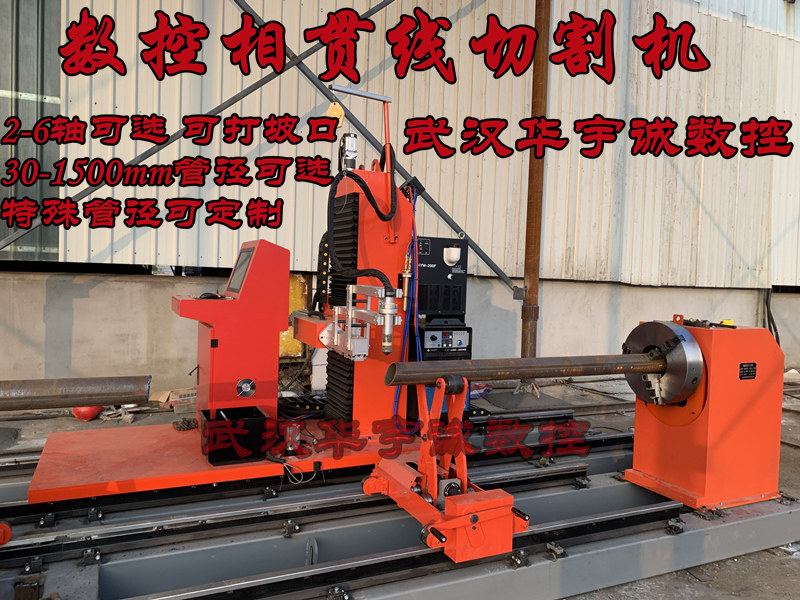

等離子相貫線切割機

產品詳情

   等離子相貫線切割機該機廣泛運用于建筑、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。 數控相貫線切割機能十分方便的切割加工此類工件,無需操作者計算、編程,只需輸入管道相貫系統的管子半徑、相交角度等參數,機器就能自動切割出管子的相貫線、相貫線孔以及焊接坡口。數控管子相貫線切割機采用數字化控制,設備控制軸數有二至六軸等不同機型。每種機型在切割如工時實現控制軸聯運,具有切割各種相貫線、相貫孔功能;定角坡口、定點坡口、變角坡口切割功能;管子不圓度和偏心補償功能。

型號規格:YC-XGX,適用管徑分別為Φ40-426/Φ60-630/Φ60-830/Φ168-1020/Φ219-1220mm;

切割工藝:可選□火焰  □等離子 □火焰、等離子

控制軸數:可選□三軸  □五軸  □六軸


相貫線切割機分為圓管和方管切割機,圓管切割機包括(三軸、五軸、六軸)、方管切割機只有一種是八軸

三軸兩聯動相貫線切割機分為商業型和企業型。
   商業型:需要在自己的電腦上制圖編程再拷貝到設備上進行切割,切割管徑40-300、長度6米以內、壁厚6毫米以內。
   企業型:自帶工控機可以直接在設備上畫圖,自帶圖庫如:(馬鞍孔、開孔、各種相貫搭接口型)等,切割管徑60-800、有效切割長度6-12米、壁厚根據等離子電源決定。
五軸四聯動相貫線切割機在四軸的基礎上加了一個沿管材直徑方向的偏擺軸,可在管材上切割任意圖形,打坡口,切相貫節點、的切割工藝實現母管與支管的相貫搭接、球形運動軌跡,該設備廣泛運用于鋼結構、造船、海洋工程等行業,可以支持TEKLA\3D3S\AUTOCAD等所有熱門的機械設計軟件。
六軸相貫線切割機分為真六軸和假六軸
真六軸:在五軸的基礎上加了一個小車前后軸,前后軸的作用是:小車前后移動軸方便管材上下料時,避免碰撞割炬。
假六軸:在五軸的基礎上加了一個管材檢測軸,可以檢測局部管材的變形量,從而提高管材的切割精度。
八軸相貫線切割機行業內又叫方管和圓管一體機,顧名思義它可以切割方管(管徑80-500、長度6-12米、壁厚根據等離子電源決定)切割范圍和圓管(管徑60-800、長度6-12米、壁厚根據等離子電源功率決定)。

設備配置:

名稱及詳細配置

單位

數量

備   注

YC-XGX系列管道數控相貫線切割機(標準型)

卡盤驅動主機

1

 卡盤夾緊管端,松下伺服驅動360°無限回轉

移動式切割臺車

1

伺服電機驅動沿軌道軸向行走,滿足定長切割進度要求,切割橫臂可根據管徑大小自動升降定位,切割橫臂端部安裝有精密型鋁合金四連桿機構,實現聯動切割

 工業電腦及套料軟件

1

采用上海交大套料軟件;可進行管道定長切割、坡口、各種直交/斜交相貫線切割開孔、蝦米節切割等,內置各種切割形狀圖庫可選,或可通過U盤導入切割圖形

伺服驅動系統

5

日本松下,實現多軸動作聯動驅動

重型精密剛性底座

1

確保極高的行走精度又滿足整體的設備剛性,對安裝基礎要求較低,相對調平后膨脹螺栓固定即可

交叉式管道支撐架

2/3

滿足不同管徑的管材支撐,承載能力5T/臺

6米主機標配2臺,12米主機標配3臺

切割系統

1

火焰切割系統或等離子切割

等離子電源可選美國海寶或國產品牌

相貫線脈沖式濾筒除塵器

(選配)

1

5.5KW,處理氣量5000-7000m3/h,濾芯數量9只

濾筒具有脈沖在線自動清灰功能

空壓機及儲氣罐(選配)

1

排氣量1.0m?以上,壓力0.6MPa以上

卡盤氣動夾緊系統(選配)

1

采用氣動驅動卡盤卡爪伸縮,實現管子的夾緊和松開控制

主要參數

編號

項     目

參     數

1

設備型號

YC-XGX

切割管徑

Φ50-426

Φ60-630

Φ60-830

Φ159-1020

Φ219-1220

2

切割方式

火焰/等離子

3

有效切割工件長度

6000.0/12000.0 mm

4

切割速度

10~2000mm/min

5

移動速度

10~6000 mm/min

6

割炬軸向擺動角度

β=±45°(60°)

7

割炬徑向擺動角度

α=±45°(60°)

8

切割精度

角度≦1°,長度≦±1mm

9

卡盤夾緊裝置

手動扳手1套   或選配氣動夾緊裝置







10







控制軸數

工件回轉A

割炬左右移動(X)

割炬左右擺動U

割炬徑向擺動V

割炬上下移動Z

仿形檢測Z2
