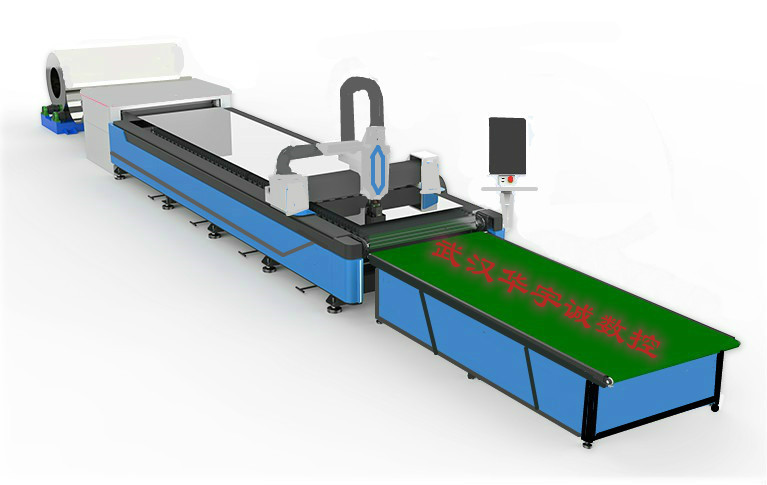

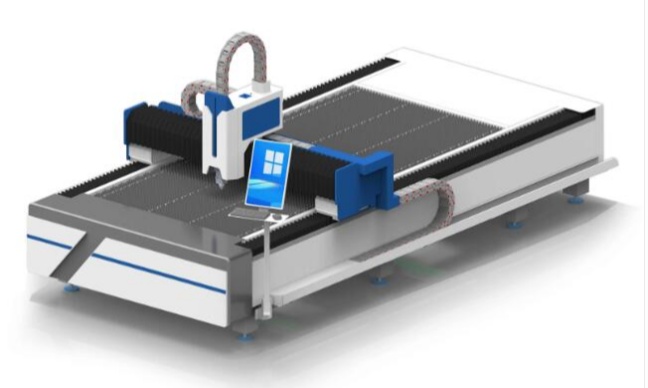

2000W光纖激光切割機
產品名稱:2000W光纖激光切割機
光纖2000W激光切割機主要采用龍門數控控制,雙重伺服電機驅動。配備全新的運動控制系統,配備銳科2000W 激光器,運用于高速切割,具有高的速度、加速度及穩定性,激光切割機設備配備瑞士嘉強切割頭,配備高效率交換工作臺使產品的運行更加穩定可靠。
機床介紹:
1、高剛性的機床床身,獨家高溫?cái)?shù)控電爐標準退火工藝退火處理,能保障機床精度長時間穩定不變;
2、機床側向設計滑門開放,人機接近性好,節省空間;
3、光纖激光器,光束質量好,性能穩定,無反射鏡片,無需調整光路,基本免維護;
4、光纖激光器電光轉化效率高,轉換效率達30%,可大幅度節約工作時的耗電,運行成本極低
5、采用進口導向傳動原件和伺服電機,高精度,高速度;
6、可隨意設計各種圖形或文字即時切割,操作簡單、靈活、方便。
7、自動互換臺能減少機床上下料時機床等待時間,提高效率。
8、切割邊緣質量光滑平整,變形小;
9、低能耗,節能環保,耗電量極低,整機耗電量是同功率YAG耗電量的1/3-1/5,薄板切割速度是YAG的三倍以上;
10、激光產生無需發生氣體,可用空氣切割薄板;
11、切割速度快,運行成本極低,快速回報投資;
產品參數:
機器型號 | YC-GQ3015-2000 | |||||||
激光發生器 | 銳科光纖激光器 | |||||||
激光器功率 | 2000W | |||||||
切割范圍 | 1500mm*3000m,1500*4000mm,2000*4000mm1500*6000mm,2000*6000mm可選 | |||||||
切割速度 | 視材質及厚度而定 | |||||||
重復定位精度 | +0.02mm | |||||||
整機耗電功率 | <18KW | |||||||
電力需求 | 380V/50Hz/60Hz/60A | |||||||
占地外形尺寸 | 約9000*5000MM(以行程1500*3000mm為例) |
產品配置
核心配置 | 簡 要 描 述 性 能 | |||
序號 | 主要部件 | 型號 | 數量 | 簡要描述 |
1 | XY中功率光纖激光切割機床 | YC-GQ3015-1000 | 1臺 | 采用A3碳鋼方管無縫焊接,高精龍門刨銑鉆精加工,床身鋼性卓越 |
2 | 機械傳動部件 | X軸齒輪齒條 | 1套 | 采用臺灣YYC頂尖品牌,研磨級齒輪齒條 |
3 | 機械傳動部件 | Y軸齒輪齒條(雙驅) | 2套 | 采用臺灣YYC頂尖品牌,研磨級齒輪齒條 |
4 | 減速系統 | 日本新寶 | 3套 | 采用日本進口減速系統,匹配轉速和傳遞轉矩 |
5 | 機械傳動部件 | XY軸高速高精度導軌 | 3套 | 采用臺灣善銀頂尖品牌,精磨導軌,高速傳動 |
6 | X軸伺服電機(單驅) | X軸伺服電機(單驅)750W | 1套 | 采用日本松下伺服電機,高速傳動,高慣量,響應性快 |
7 | Y軸伺服電機(雙驅) | Y軸伺服電機(雙驅)750W | 2套 | 采用日本松下伺服電機,高速傳動,高慣量,響應性快 |
8 | Z軸伺服電機(垂直軸) | Z軸伺服電機(垂直軸)400W | 1套 | 采用日本松下伺服電機,高速傳動,高慣量,響應性快 |
9 | 計算機系統 | 電腦 | 1套 | 采用國產品牌 |
10 | 控制系統 | 國內知名品牌 | 1套 | 采用上海維宏運動控制軟件,控制更穩定 |
11 | 運動控制系統 | 國內知名品牌 | 采用上海維宏運動控制軟件,控制更穩定 | |
12 | 激光器 | RAYCUS-1000W | 1套 | 武漢稅科激光器,可選創鑫、飛博 |
13 | 潤滑系統 | 自動供油潤滑 | 1套 | 集中潤滑裝置,添加高溫潤滑油 |
14 | 專用冷卻系統 | 恒溫恒控水箱 | 1臺 | 采用武漢漢立光纖激光切割專用冷卻系統 |
15 | 切割頭 | 光纖激光切割專用 | 1套 | 采用瑞士嘉強光纖激光切割頭,進口鏡片 |
16 | 氣體控制 | 光纖激光切割專用 | 高壓 高氣量 高頻 先導式 電磁閥 | |
17 | 氣動原件 | 光纖激光切割專用 | 臺灣AIRTAC等氣動元件 | |
18 | 電器原件 | 光纖激光切割專用 | 核心選用法國施耐德等進口原件 | |
19 | 物料小車 | 武漢華宇誠 | 方便落料清理 | |
20 | 墊鐵 | 武漢華宇誠 | 調整機床水平 |
2000W光纖激光切割參數
銳 科2000W 切割參數 | |||||
材料 | 厚度 | 速度(m/min) | 氣壓(MPA) | 氣體 | 切割高度 |
不銹鋼 | 0.5 | >30 | 1 | N2 | 0.6 |
1 | 24~27 | >1.1 | N2 | 0.6 | |
2 | 9~11 | >1.5 | N2 | 0.6 | |
3 | 5.1~6 | >2.0 | N2 | 0.6 | |
4 | 3~3.6 | >2.0 | N2 | 0.6 | |
5 | 1.5~2.1 | >2.0 | N2 | 0.6 | |
6 | 0.9~1.2 | >2.0 | |||
8 | 0.5~0.6 | >2.0 | |||
碳鋼 | 3 | 4.2~4.8 | 1 | O2 | 1 |
5 | 3~3.3 | 0.5~0.8 | O2 | 1 | |
6 | 2.1~2.7 | 0.25~0.4 | O2 | 1 | |
8 | 1.2~1.8 | 0.15~0.2 | O2 | 1 | |
10 | 1.1~1.5 | 0.15~0.2 | O2 | 1 | |
12 | 0.96~1.2 | 0.10~0.15 | O2 | 1 | |
14 | 0.9~1.1 | 0.10~0.15 | O2 | 1 | |
16 | 0.78~0.9 | 0.10~0.15 | O2 | 1 | |
20 | 0.6~0.72 | 0.10~0.15 | O2 | 1 |
切割材質:可切割多種金屬板材、管材(切管另加切管裝置即可)、主要適用于不銹鋼、碳鋼、鍍鋅板、電解板、黃銅板、鋁板、錳鋼、各種合金板、稀有金屬等材質的快速切割;
廣泛應用于:電力電氣、汽車制造、機械設備、電器設備、酒店廚房設備、電梯設備、廣告標識、汽車裝飾、鈑金制作、燈飾五金、展示器材、精密零件、五金制品等行業;
切割樣品
