通風管道等離子切割機
通風管道等離子切割機是風管制作專用數控切割機。采用臺式龍門結構、雙邊驅動(切割速度可達8m/min),人機界面操作簡單,慣性小,運行穩定。特別適用于中、薄有色金屬板材、不銹鋼板材和碳鋼板材的自動化切割下料。
加工范圍:0.2-6.0mm任意材料鋼板的切割成型!可切割各種異形件,電腦直接畫圖,導出加工程序,批量高速切割,效果好,精度高,不掛渣!配合專用的風管展開軟件,自動生成圖紙、導出加工程序。操作人員所需要做的就是在軟件中選擇所需要的風管樣式,輸入所需要的尺寸,然后調出加工程序進行切割就可以了。既方便快捷、又精確實用。
型號規格 | YC-1340 | YC-1540 | YC-1330 |
工作臺(mm) | 1500*4500 | 1800*4500 | 1500*3500 |
切割范圍mm | 1300*4000 | 1500*4000 | 1300*3000 |
切割電壓 | 380±10%V AC 50Hz | ||
切割方式 | 等離子切割(配置專業除塵系統) | ||
最高速度mm/min | 10000 | ||
切割厚度mm | 專為5mm以下薄板切割優化配置 | ||
畫線精度 | 0.2mm/m | ||
工作方式 | 非接觸式引弧 | ||
控制方式 | 通風管道專用win7、win8、win10數控系統 | ||
傳動方式 | 齒輪、齒條或進口同步帶 | ||
驅動電機 | 大功率、高細分精密步進電機驅動 |
技術特點:
1)針對通風管道行業、金屬面板及底版進行切割。切割精度達到優良指標。如果配置美國海寶等離子電源可達到激光切割機下限。
2)與其它通風設備配套,形成風管加工工藝的流水線,徹底解決傳統手工加工方式。工作效率大大提高。
3)切割口小,整齊,無掉渣現象。避免了二次修正加工。
4)適用鐵板、鋁板、鍍鋅板、白鋼板鈦金等金屬板材。
5)切割速度快,精度高且成本低。
6)數控系統配置高,自動引弧,性能穩定。引弧成功率99%以上。
7)整機結構合理堅固,操作方便,持久耐用。
8)支持CAD圖形轉化,IBE/Star CAM等套料軟件方便快捷,控制系統采U盤傳輸加工文件(可配置成電腦直接控制),操作方便快捷。

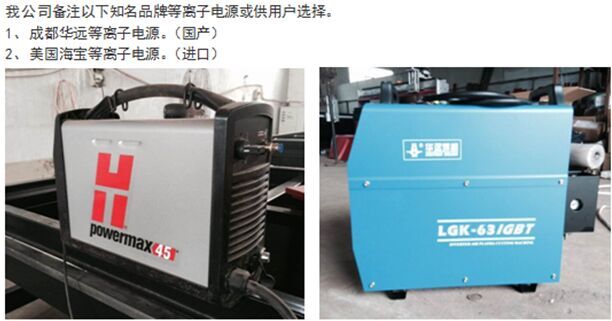

9)標配華遠63A等離子電源(可選配美國海寶45A、65A、105切割效果更佳)。
軟件配置:
1.對于工業級用戶:隨機附送StarCAM專家版套料編程軟件,充分享受專家級套料軟件為工作帶來的便利。StarCAM專家版編程軟件支持自動全共邊編程切割。全共邊可以使工件與工件相接的邊設置為公共邊,兩個工件挨著的邊只切割一回(俗稱“一刀切”)。既節約了切割時間與切割成本,也減少了廢料的產生。
2.對于廣告行業用戶:隨機附送廣告專用設計軟件包,多款廣告設計軟件,可直接將軟件生成的文件用于切割,非常方便地將用戶的藝術構思變成切割件。

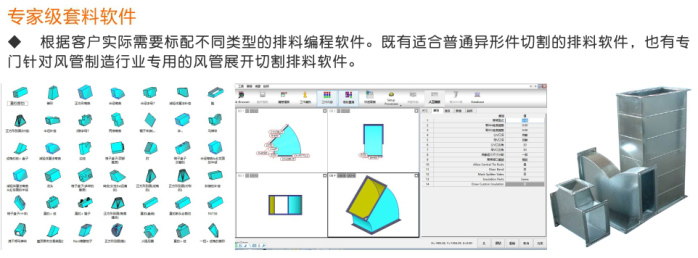

3.對于鈑金或風管展開切割用戶:本設備可與金林鈑金、CAM-DUCT、Lantek等風管行業專用軟件實現無縫對接,用戶只需在軟件中選擇鈑金件樣式、輸入簡單的參數,即可自動生成展開件、自動排料、自動生成切割程序,然后調入到數控切割機中進行切割加工,使鈑金切割工作更便捷、更高效。
內置
4.軟件定期更新,更新時可到軟件官方網站下載更新包即可獲取更多功能,無需再花一分錢。
應用行業范圍:
各種工業異形件加工;各種通風管道彎頭切割加工(配合專用的風管選型與編程軟件,輕松實現風管切割加工),各種薄板金屬制品的切割加工(如:不銹鋼廚具、炊具),廣泛應用于各個行業的金屬薄板切割加工。
