龍門式數控火焰切割機
我們鄭重承諾:
本公司所售切割機均為配置穩定的設備,不會隨便追逐利潤,降低配置。
我們采取換位思考方式做產品:您想低價購進好設備與好的售后服務。我想正常價格賣出穩定的設備,讓您減少設備故障,減少了故障相當于出了產量賺了錢。
您買設備時省了一萬元幾千元,設備頻繁故障,沒有期限的怠工,您該怎么辦?找廠家維修?廠家便宜賣給您的機器利潤里還有維修費用嗎?廠家當然不愿意維修。您添設備不是買一件衣服,不好用咱扔在腳落里,您添設備是增加家當,要讓設備買的值。不能咱今年便宜買了一臺切割機,不好用,還沒有工人用手工割炬割的好,咱來年再買一臺。我想說,如果您明白這理,就買一臺運行穩定的設備吧,選擇我們?nèi)A宇誠數控是您正確的選擇。
售后服務:
凡購買我公司產品,我公司派專業人員上門安裝調試,培訓操作人員。你不會CAD繪圖,不會排料,沒有圖紙都沒關系,我們的工作人員都會手把手的教你。確保你能熟練使用。如果遇到復雜的排料,我們還可提供網上遠程服務。確保你沒有后顧之憂。
YCLM-4000A數控火焰切割機的產品主要結構特點:
1、行走機床 機床為龍門式結構,機架由橫梁和縱向端梁組成。用正反推力平衡技術,末級齒輪和齒條間的嚙合間隙可自動消除,從而保證機器在連續運動和頻繁正反轉時的傳動精度。
2、電氣系統:采用高精度,高校正功能的伺服系統,控制箱配有帶過濾除塵功能的溫控冷卻風扇,保證在高溫、多塵和多煙的環境下長期使用的可靠性。
3、數控系統:可以根據切割材料和機床特性調整預熱延時、穿孔割槍升降延時、穿孔延時等參數.具備板材校直、割縫補償、斷點恢復、原軌跡回退加工、轉移切割、任意程序段啟動、穿孔點選擇、割槍任意位置調整和選擇、預走輪廓,零件旋轉、鏡像、陣列、比例縮放等加工方式。
特色介紹:

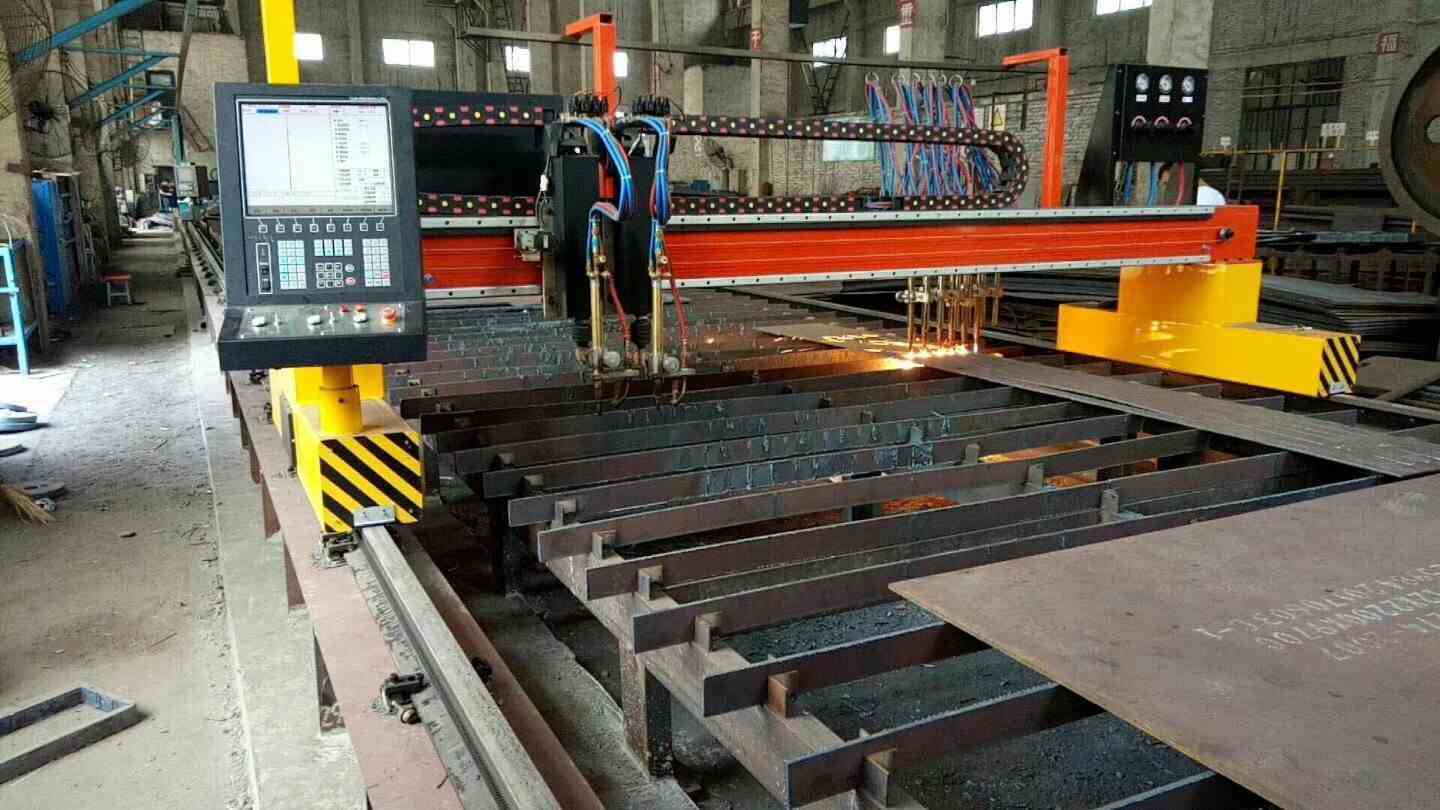

該型切割機為龍門式結構,橫向跨度3米,縱向軌道8米,配置火焰與等離子切割,采用雙邊驅動,運行穩定,配置好,工作效率高。用于各種低碳鋼、錳鋼等金屬材料的大、中、小型鋼板下料。
1、橫梁:采用加強型方管結構,具有剛性好,強度高,慣量小的特點。所有焊接件均時效去應力處理,有效的防止了結構變形,再經刨床加工,保證機床及導軌的直線度,從而確保了設備的精度。
2、 縱、橫向驅動:均采用精密齒輪齒條(7級精度)傳動。橫向?qū)к壊捎酶咚匐p軸芯導軌,穩定性更好,壽命更長,降低了維護成本。縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成,保證了切割機的運行平穩,精度高,且經久耐用,清潔美觀。
3、采用精密減速器及精密齒輪齒條傳動,保證了驅動機構在高速運行中的大扭矩輸出,可以非常完美的保證運動的精度和平衡度。
4、縱向驅動架(端架):裝有水平導向輪,可調整驅動架底部偏心輪對導軌的壓緊程度,使整機在運動中保持穩定的導向。裝有除塵器,隨時刮掃積聚在導軌表面的雜物。
5、電磁閥采用臺灣亞德客(Airtac)耐高溫電磁閥,不會再像采用普通國產電磁閥那樣,由于高溫造成電磁閥無法閉合而影響生產,有效保障了企業的利益。4只電磁閥,自動點火,一次性調好火焰大小,不再需要反復調整,大大提高了生產效率。
6、驅動系統為國產步進驅動,根據用戶需要可選用交流伺服驅動,使整機更加運行平穩,速度變速范圍更寬,加速時間短。
7、本機為您標配電動調高,不再需要人工調高(手動),充分發揮數控設備自動化的優勢,使數控切割機真正成為全自動設備。大大提高生產效率及切割質量。
8、安裝電子、機械限位裝置,讓您的生產無后顧之憂。
9、數控系統采用斯達峰大數控控制系統(龍門機專用),具有目前國內 為優良的穩定性和超強抗干擾能力。功能強大,操作簡單,操作人員容易培訓,普及率高,從此不用再為買了設備無人能操作而煩惱。
10、選用專家版編程套料軟件,主要功能涵蓋了交互式套料、自動編程,以及切割模擬校驗和成本計算,省略了手動編程復雜、繁瑣的操作與計算步驟。具有數控切割中 重要的全自動共邊套料功能和橋接連割功能,有效提高數控切割效率、節省鋼材、節省耗材(特別是等離子割嘴和電極),有效提高切割生產效率。
設備基本配置:
序號 | 項目 | 型號 | 數量 | 單位 | 說明 |
1 | 數控主機 | YCLM-4000A | 1 | 臺 | 龍門式數控火焰切割機軌距:4000mm,軌長:14000mm, 有效加工范圍 :3.2米*_12500mm |
2 | 驅動方式 | 雙邊驅動 | |||
3 | 步進電機驅動器 | MA860 | 3 | 套 | 雷賽(可選松下) |
4 | 步進電機 | 3HS86 | 3 | 臺 | 米格、信濃、雷塞(可選松下) |
5 | 精密行星減速器 | 80PLE | 2 | 臺 | 中大 |
6 | 精密齒條/齒輪 | 定制(沈陽) | |||
7 | 縱向?qū)к?/p> | 24kg | __ | 根 | 無錫,精密加工24kg,2米/每根 |
8 | 橫向?qū)к?/p> | LG12 | 1 | 組 | 國產優質雙軸心導軌 |
9 | 火焰升降機構 | HS200 | 1 | 套 | 武漢華宇誠數控 |
10 | 火焰割槍 | WLX370-Φ30 | 1 | 套 | 無錫翔征 |
11 | 自動點火裝置 | WLXD-Φ30 | 1 | 套 | 無錫翔征 |
12 | 電磁閥 | 2W030 | 4 | 套 | 臺灣 亞德客 |
13 | 等離子弧壓調高 | Avc118 | 1 | 套 | 深圳昂泰或深圳宏宇達 |
14 | 等離子升降機構 | HS170 | 1 | 套 | 武漢華宇誠數控 |
15 | 等離子防撞裝置 | ACD100 | 1 | 套 | 武漢華宇誠數控 |
16 | 限位裝置 | 2 | 組 | 機電限位/硬限位 | |
17 | 拖鏈 | 30*57 | 1 | 套 | 上海 |
18 | 數控系統 | SF-2200H | 1 | 套 | 斯達特/斯達峰/上海交大 |
19 | 編程套料軟件 | 專家版 | 1 | 套 | 共邊、橋接、連割、自動套料 |
設備主要技術參數:
序 號 | 項 目 | 可 達 指 標 |
1 | 輸入電源 | 220±10%V AC 50Hz |
2 | 切割方式 | 火焰:氧氣/丙烷或乙炔; |
3 | 大速度(空程)mm | 6000 |
4 | 切割厚度(火焰)mm | 5-50 (氧氣+丙烷或乙炔) |
5 | 劃線精度 | 0.2mm |
6 | 火焰切割精度 | 0.5mm/m |
7 | 調高系統 | 自動點火、電動調高; |
8 | 燃?xì)鈮毫pa | 大0.1 |
9 | 氧氣壓力Mpa | 大0.7 |
10 | 適用燃?xì)夥N類 | 丙烷、乙炔 |
11 | 割炬升降行程(㎜) | 1-150 |
12 | 整機綜合精度 (以右綜合圖形為準)邊長(四邊200╳200) |
|
13 | 燃?xì)鈮毫pa | 大0.1 |
14 | 對角線差 | 0.5㎜/1m*1m |
15 | 重復定位精度 | 0.5㎜ |
設備工作環境要求
1.電源220VAC±10% 50-60Hz(主機部分)
2.功率5KW
3.環境溫度10℃-40℃
4.相對濕度90%無冷凝
5.地震烈度:不超過六度
