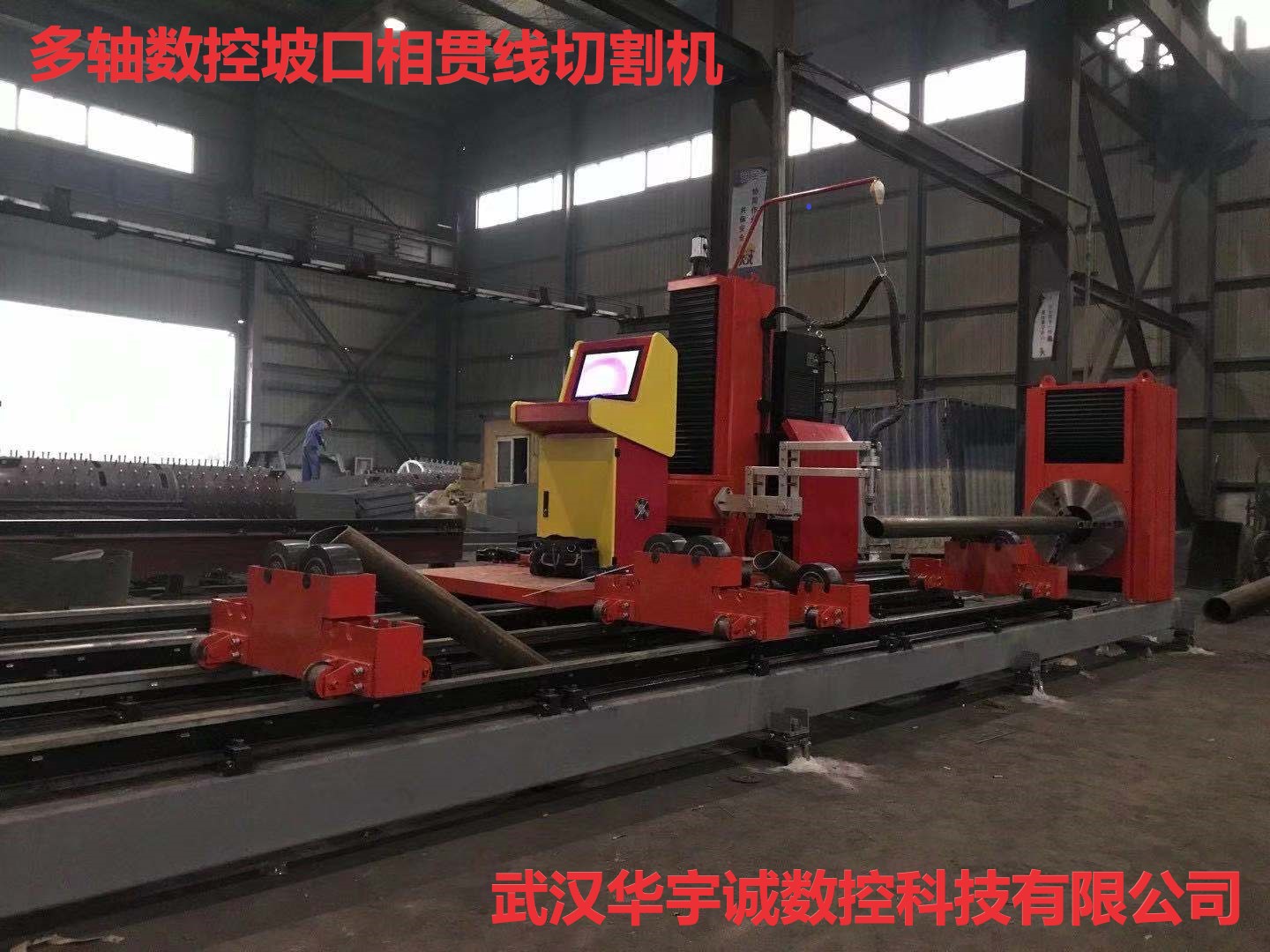

數控相貫線切割機
數控相貫線切割機采用計算機控制,交流伺服或步機電機驅動,八軸或二軸動??蓪?shí)現坡口和無坡口管道接口的相貫線切割。切割方式可選數控火焰相貫線切割,等離子數控相貫線切割等方式,數控相貫線切割機設備具有多種切割程序記憶功能、切割數據軌跡保持功能、軌跡自動演示功能、管子自動檢測、仿行跟蹤功能、數控自動定位、多種速度控制、定角度和變角度坡口面切割切能。數控相貫線切割機系統程序選用方便快捷, 顯示界面直觀簡化, 切割精度穩定。該設備廣泛應用于石油、船舶、鋼結構、建筑等行業。
名 稱 | 數控相貫線切割機(鋼管-方管-圓管-槽鋼-角鐵-工字鋼-H型鋼-矩形管) | ||
型 號 | YC-XGX (管徑可選630-15000mm,大管徑相貫線切割機設備卡盤帶升降) |
編號 | 項 目 | 參 數 |
1 | 切割管徑 | Φ=60~630mm |
2 | 切割方式 | 等離子 |
3 | 等離子切割管壁厚度 | 穿孔切割1~20mm 坡口切割5-14mm |
4 | 有效切割工件長度 | 12000mm |
5 | 要求工件橢圓度 | ≤1% |
6 | 切割速度 | 10~1500mm/min |
7 | 移動速度 | 100~6000 mm/min |
8 | 等離子坡口角度 | 等離子切割±45° |
9 | 機器軸數及運動范圍 | X軸:割炬沿管件軸向水平移動軸12000mm Z軸:割炬上升下降軸該軸400mm C軸:割炬前后移動軸該軸不參與聯動行程400mm |
10 | 切割長度精度 | ±2mm |
11 | 切割精度執行標準 | 按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB |
12 | 卡盤性質 | 手動或氣動3爪或4爪聯動自定心 |
13 | 手動或氣動卡盤加緊裝置 | 1套 |
14 | 托架數量 | 4組 |
15 | 待割管重量 | 5000Kg |
相貫線切割設備功能說明:
1、等離子坡口角:縱橫向均為±45°;
2、切割速度自動無級調速,連續切割設定;
3、正交母管騎座式開孔切割,正交母管插入式開孔切割;
4、斜交母管管面開孔切割,斜交母管管面偏心開孔切割;
5、正交和斜交支管切割,正交和斜交偏心母管切割,正交和斜交偏心支管切割;
6、母管管面矩形切割,母管槽形中心、偏心切割;
7、圓管焊接彎頭、“蝦米節”斜截面切割;
8、多支管相交母管管面開孔切割;多支管相交支管管端切割;
9、操作簡單不需編程,只需輸入相互配合的管子的半徑、相交角度、子管與母管等參數,機器就能自動切割出管子的相貫線、相貫孔以及焊接坡口。針對方管、矩形管、槽鋼、H型鋼等的工件進行類似于圓管加工的專機產品。
相貫線切割機設備軟件功能介紹
本軟件是一款通用的管子相貫線計算,相貫線切割機套料與切割軟件。本軟件具有功能多、使用簡便等優點。用戶只需要導入制作好的零件即可,本軟件能夠根據用戶導入的零件自動的計算出切割線,自動套料的功能可以使您一次性的將一整根鋼管原料切成多段鋼管,中間無需人工干預。實現了鋼管切割和鋼板切割一樣方便快捷。并且自動排料實現原料使用的優化,為您節省材料費用的同時大大降低了切割時間,提高切割機的使用效率。
本軟件現在可以生成并且切割下列類型的管切割節點:
普通版本支持管子垂直切斷和傾斜切斷,專業版本支持方管、圓管打坡口和槽鋼切割功能。
管子上開各種形狀的孔,只要是在solidworks下開出的孔,本軟件就能將所畫出的孔自動識別出來。
本軟件支持引入線添加、切割補償、零件間間距、軌跡共邊、手動套料、生成軌跡編輯功能。
在套料結束后,本軟件能夠?qū)⑻琢辖Y(jié)果直接顯示出來,用戶可以一目了然的查看結果
本軟件具有動態模擬切割的功能,能夠動態的對套料的結果進行模擬切割,用戶可以直觀的觀看到切割情況。
本軟件中用戶可以自己維護原料數據,可將套料結束后的原料結果同步到原料數據庫中,方便下次切割。
本軟件能夠自動生成G代碼文件。
本軟件能通過輸入?yún)?shù)自動生成管材的原始零件功能
本軟件能夠?qū)⑻囟ǖ腉代碼文件從新返回生成圖形的功能。
軟件可擴展性強。如用戶特殊要求,我們可以根據用戶需求進行定制開發。
1.模塊:圖形導入功能
功能簡述:能夠直接導入SolidWorks下的(SLDPRT)文件,普通版自動識別方管、圓管軌跡,專業版識別槽鋼、方管、圓管坡口,軌跡線以高亮顯示。
2、模塊:套料功能
功能描述:對同種規格的零件可以同時套料,也可按導入順序進行手動進行省料方式套料。套料結果可顯示在界面上,同時將起弧點,切割軌跡線,軌跡標號等都可以顯示出來。
3、模塊:工藝參數功能
功能描述:可以實現套料時共邊、切割補償、引入線添加、軌跡是否按面還是按原點距離進行切割、套料時零件之間的距離、割槍是否提前轉動、軌跡是否需要人為刪除、零件是否需要手動排料(夾具影響尾料可能只是長工件)、軌跡是否防止干涉等;
4、模塊:(1)坡口功能
功能描述:可實現對方管和圓管進行打坡口。實現動態坡口和固定坡口,中間開孔都是以固定坡口,用戶不需要進行二次加工。
(2)動態仿真
功能描述:可進行動態仿真效果,零件和=割槍進行動畫演示。
(3)模型自動生成
功能描述:通過輸入?yún)?shù)直接在SolidWorks下生成原始零件模型。
(4)G代碼返回功能
功能描述:導入G代碼文件,可將G代碼文件繪制出來。繪制以線條繪制,支持方管、圓管。
(5)材料庫和余料庫
功能描述:可以具有材料庫管理和余料管理功能,套完料余料可直接保存到原材料庫中。
(6)G代碼任意搭配
功能描述:G代碼文件中可任意組合,兩軸、四軸、五軸等,行走方向可調節,對刀點可設置。
