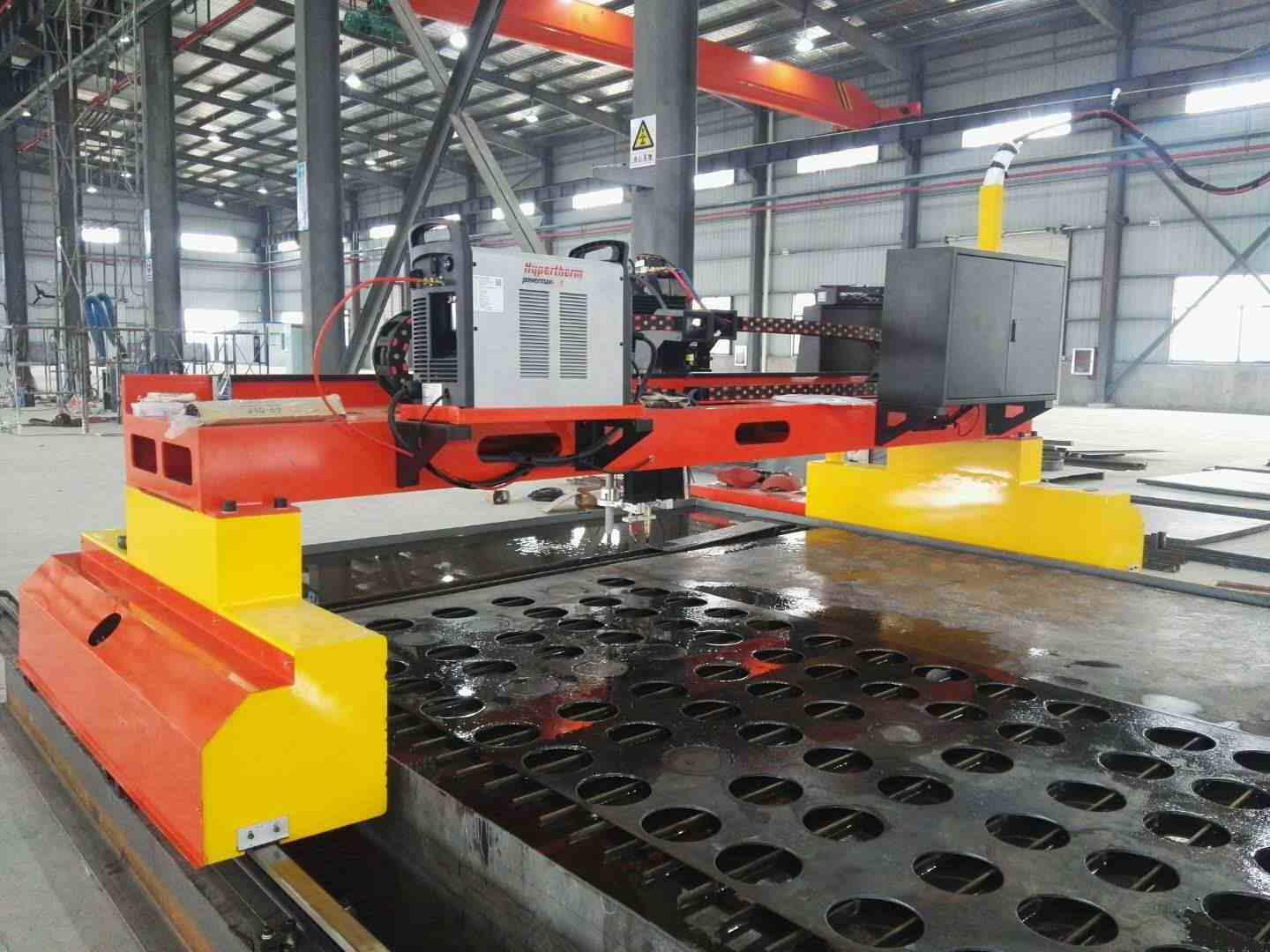

龍門式數控等離子切割機
產品名稱：YCLM-4000龍門式數控等離子切割機
龍門式數控等離子切割機該機型采用了雙邊驅動的傳動方式，這樣使得機器運行平穩、定位精度高、外形簡潔美觀，模塊化設計使得機器零部件的互換性強，設備的功能擴展更為簡便。用戶可根據對工藝需求配置不同的切割方式如火焰單割炬、火焰雙割炬、火焰直線三割炬、火焰單割炬+抽條機、火焰雙割炬+抽條機和各種規格的等離子割炬等等。可用于各種異形碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型板材下料。可完成異型板材的多種切割方式，還可根據用戶要求配置多把割炬，另可選配電容或等離子自動調高系統。
產品價值：
被切割材料：只對金屬材質，其他材質一概不接受；
切割材料板幅：大、中、小板材任意切割，不受限制；
切割功能：自動點火、延時、預熱、穿孔、半徑補償、斷點恢復、連續回退，不該有的都有了。
工作狀態：可連續不停機長時間生產，一機多班效益更高；
工作能力：相當于8-10人工作產量總和，省去多人的工資和社保煩惱；

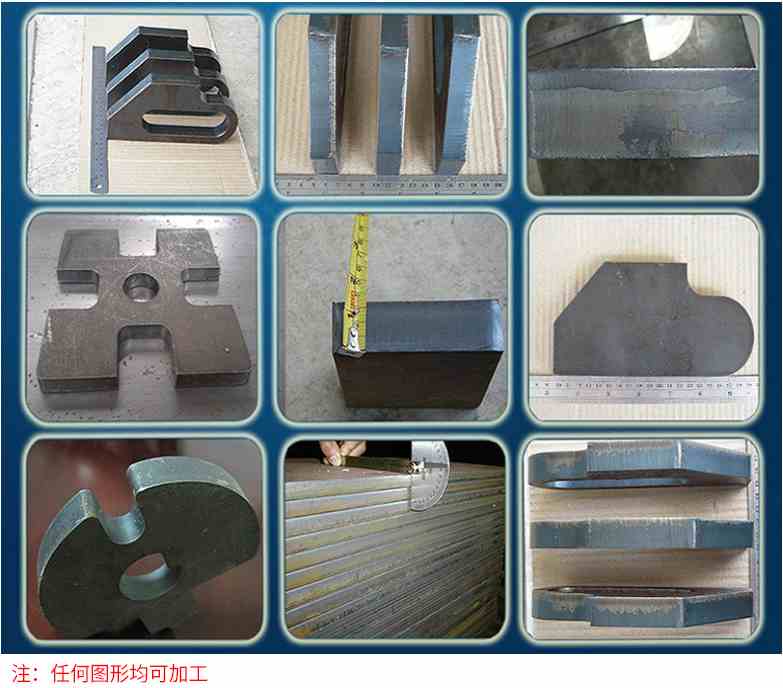

切割質量：精密切割，后續工序全免；
客戶群體：有實力的中、高端用戶，完美體高企業附加值；
切割表面質量(粗糙度)：相當于普車的粗加工
目測光潔度：Ra12.5μm
利用率切割：材料利用率達到90%以上；
安全性：生產事故是普通人工事故的萬分之一，大可放心使用；
產品故障率：與同類產品相比故障率低60%以上
產品質量執行標準：
★ 企業通過ISO9001-2008質量管理體系認證；
★ 整機精度:符合JB/T5102-1999標準；
★ 整機氣密性:符合JB/T5101-1999標準；
★ 切割質量及尺寸精度：火焰：符合JB/T10045.3-1999標準；
等離子：符合JB/T10045.4-1999標準。
產品標準配置：
序號 | 項目名稱 | 技術參數 |
1 | 整機結構形式 | 數控龍門式對稱焊接結構 |
2 | 橫向軌距 | 4000或以上定制 |
3 | 縱向?qū)к夐L(zhǎng)度 | 14000mm（或延伸加長） |
4 | 縱向?qū)蜍壍?/span> | 24kg級（或選配以上重型路軌） |
5 | 有效切割寬度 | 單割炬軌距減800mm |
6 | 有效切割長度 | 縱向軌長減2000mm |
7 | 驅動方式 | 雙邊雙信號同步驅動 |
8 | 橫、縱向伺服驅動系統 | 日本松下A6數字大慣量脈沖系列 |
9 | 精密減速機構 | 德國低背隙精密行星減速機 |
10 | CNC數控控制系統 | 美資斯達特（或按客戶指定要求） |
11 | 豪華火焰移動體 | 標配2組數控火焰（可增加） |
12 | 火焰調高方式 | 機械式電動調高 |
13 | 火焰點火方式 | 自動點火 |
14 | 火焰安全回火器 | 8個，自動控制防回火功能 |
15 | 火焰切割厚度 | 1組8-200mm；2組8-120mm； |
16 | 整機空程速度 | 10000mm/min |
17 | 火焰整機切割速度 | 100—750mm/min |
18 | 除塵系統 | 刮削裝置 |
19 | 編程套料軟件 | 美資Cut LeaderV5（按客戶要求選配） |
20 | 切割方式 | 火焰（氧氣+燃?xì)猓?/span> |
21 | 服務內容 | 培訓及安裝、調試、簡易包裝、質保期壹年 |
22 | 用戶自備范圍 | 1、設備安裝場地； 2、氣路、電路安全暢通； 3、地面基礎和料臺（由供方提供技術圖紙需方自行制作）。 |
機器主要技術性能指標：
序 號 | 項 目 | 可達指標 | |
1 | 有效切割寬度（㎜） | 4200 | |
2 | 有效切割長度（㎜） | 12000 | |
3 | 火焰切割厚度（㎜） | 碳鋼:邊緣切割≤200；穿孔切割≤60 | |
4 | 割炬升降行程（㎜） | 1-120 | |
5 | 切割速度（mm/min） | 具體詳見附件1《火焰切割技術參考表》 | |
6 | 整機運行速度（mm/min） | 50-6000mm/min | |
7 | 設定速度誤差（％） | ≤±5％ | |
8 | 自動調高精度 | ≤±1.0mm | |
9 | 縱向直線精度 | ±0.5mm/10m | |
10 | 直線重復精度 | ±0.5mm/10m | |
11 | 整機綜合精度 （以右綜合圖形為準）邊長(四邊)1000╳1000 劃線速度500-800mm/min |
| |
12 | 導軌安裝精度 | 1).導軌側面直線度：0.5mm/10000mm 2).導軌縱向軌面與水平面平行度：±0.5mm/10000mm | |
13 | 交點偏移 | 1.0㎜ | A）設備整機定位精度、重復精度:符合JB/T5102-1999標準 B）切割尺寸精度、切面質量:符合JB/T10045.3-1999標準 |
14 | 直線度 | 0.5㎜ | |
15 | 圓 度 | 1.0㎜ | |
16 | 對角線差 | 1.0㎜ | |
17 | 重復定位精度 | 0.5㎜ | |
18 | 機器劃線精度 | ≤0.5mm | |
19 | 切割表面質量（粗糙度） （選δ=25板材） | Rz(um)=70+1.2a 目測：粗糙度12.5 | |
序號 | 項目名稱 | 技術參數 |
1 | 橫向軌距 | 根據用戶需求選配 |
2 | 縱向軌長 | 根據用戶需求選配 |
3 | 電容式自動調高裝置 | 根據用戶需求選配 |
4 | 火焰割炬數均可增減 | 根據用戶需求選配 |
5 | 豪華等離子移動體 | 根據用戶需求選配 |
6 | 等離子切割電源 | 美國海寶、美國飛馬特、德國凱爾貝或根據用戶需求指定選配 |
7 | 弧壓式自動調高系統 | 根據用戶需求選配 |
8 | 手工割炬 | 根據用戶需求選配 |
9 | 水下、淺水式等離子切割裝置 | 根據用戶需求選配 |
售后服務三個承諾:
售前(選型):
根據用戶對所購設備的需求、使用環境、用途等要求為客戶提供最優的、全面的、專業、實用、經濟的切割解決方案，提供全程技術支持;提供一對一量身定制產品;免去用戶后顧之憂，讓您選擇更輕松、方便、準確、省錢、省力;
售中(合同成立):
免費提供軌道安裝基礎圖紙、切割臺圖紙和外部吊裝管氣路及劃線圖紙;
免費提供送貨上門服務;
免費提供安裝、調試、培訓服務;
免費提供工藝指導服務;
免費提供終身技術支持服務;
售后(驗收完成):
接到用戶報修請求后，3小時內提供解決方案，若需現場服務，確保48小時內到達現場;國內多個地方設有維修服務分支機構;
免費提供一次設備整機保養服務(貮年內)。
