數控方管切割機
等離子方管圓管相貫線切割機廠家所生產的數控方管切割機設備是一款專業的金屬管材數控切割機,可對各種金屬管材進行切斷、打孔、管壁鏤空雕刻等加工,方管數控切割機操作簡單,方管數控切割下料機設備精度高,方管數控相貫線切割機專業性強,方管圓管槽鋼矩形管等離子切割機適合專業的型材切割,方管數控等離子切割機主要優點是能在管材上切割任意的設計圖形。速度快,精度高,一次成型,無需后續處理。相貫線方管切割機無需鑄模,節約成本,可視排料,緊密貼合,節省材料。先進的工藝可提高貴公司的新產品開發速度,快速為您收回設備投資成本。廣泛應用于運動器材、石油管道、化工設備等行業。能切碳鋼,也能切割不銹鋼。切割長度有6米(可定制)??捎糜诓讳P鋼、碳鋼、鋁、銅等金屬材料的切割。
主要技術參數(具體機型配置參數有所不同) | |||
等離子電源 | 美國海寶、成都華榮、成都華遠 | 冷卻方式 | 氣冷或水冷 |
等離子功率 | 45A~400A | 定位精度 | ±0.05mm/m |
zui小管徑 | 20mm | 重復精度 | ±0.03mm |
管壁切割厚度 | ≤15mm | 主驅動系統 | Panasonic松下伺服電機和驅動器 |
管材切割直徑 | 20-300 mm | 電力配置 | AC 380V±10%50Hz |
管材長度 | 標配6m(9m/12m可選) | 防護等級 | IP56 |
設備運動軸數及活動范圍
運動軸 | 切割機軸數選擇 | 活動范圍 |
A軸*2 | 管件旋轉軸 | 360°自由回轉 |
X軸*1 | 割炬沿管件軸向水平移動軸 | 行程600mm |
B軸*1 | 割槍擺動軸 | 割槍擺動180° |
Y軸*1 | 割炬沿管件徑向移動軸 | 行程400mm |
Z軸*1 | 割炬升降體上下移動軸 | 行程800mm |
C軸*2 | 自動送料軸 |

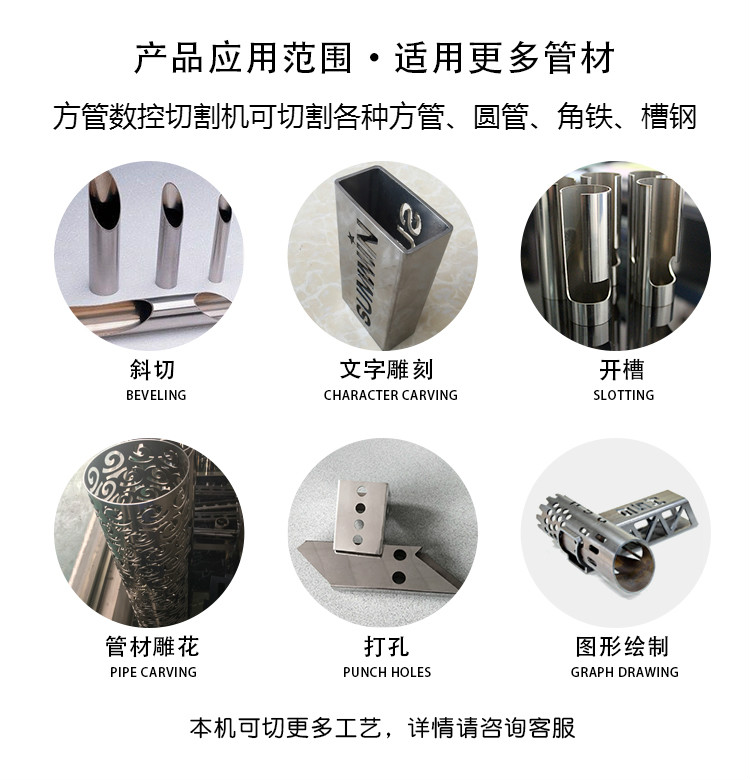

適應方管、圓管、矩形管、槽鋼和角鐵等管材的坡口切割、相貫線切割、截斷、雕花、穿孔等等,適用于鈑金加工、體育器材、家電制造、金屬屋面的龍骨搭建、鋼結構、建筑工程機械、海洋工程、石油管道、特種車輛、鍋爐、壓力容器、廚具生產等行業。
