數控相貫線切割機多少錢哪家好
發布時間:2020-05-29 19:58:01數控相貫線切割機是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭(蝦米節)進行自動計算和切割的設備。該機廣泛運用于建筑、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。

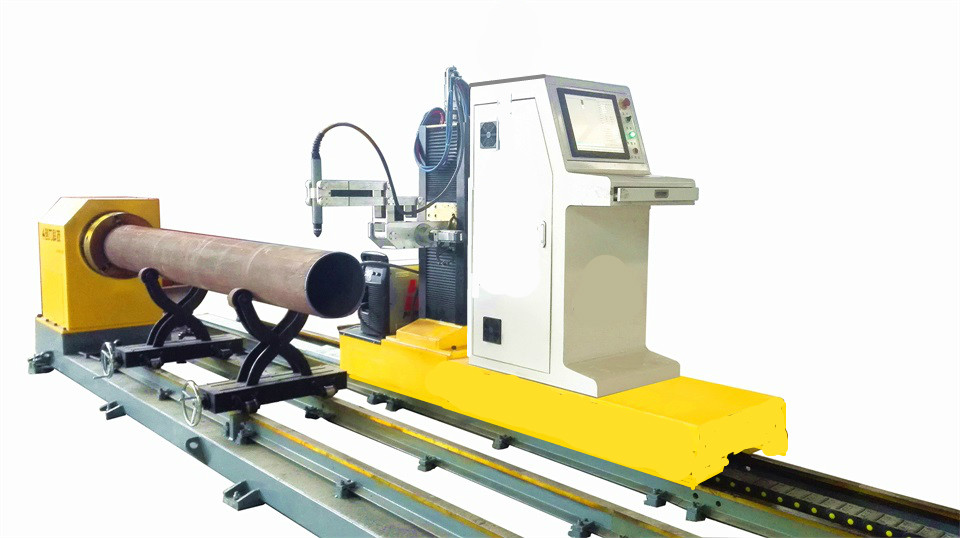

YC-XGX數控管道相貫線切割機主要由控制系統、機臂系統、驅動裝置、裝夾裝置、支撐裝置、導軌、氣路系統、控制柜、操作臺等部分組成。 配備火焰切割系統一套(含預熱部分),作為主要切割系統。如果用戶需要切割不銹鋼材料和有色金屬材料的管子,本機器可配備空氣等離子切割系統,作為主要切割系統或作為輔助切割系統。相貫線切割機的特特點有一下幾點:
1、在旋轉卡盤部分,采用滾輪結構,保證卡盤在夾緊工件的同時,使工件能順暢地進行縱向移動。
2、在送進卡盤部分采用了浮動夾緊系統,可以補償工件中心軸線的偏差。即使管件有較大不一致性仍能獲得較好的精度。在工件進行高速旋轉時,可互控以有效的避免卡盤所承受的機械應力。因為鋼管在出廠時就允許有一定的偏差,如壁厚偏差和彎曲度偏差。這些在旋轉時均會對卡盤產生相應的機械應力。
3、相貫線切割機由于兩個卡盤同軸,這使工件在夾緊后左右兩端自動處于同一軸線上,這就解決了裝夾鋼管所造成的誤差。在鋼管旋轉時,由于旋轉卡盤夾住鋼管,對其施加了限制,使鋼管在此處和卡盤的中心軸線重合,因而極大的改善鋼管旋轉時在切割部位的跳動問題。并且割炬主要在旋轉卡盤附近進行切割,從而容易獲得準確的相貫線軌跡。
4、采用雙移動系統,即送進卡盤可在床身進行左右移動,同時割炬也可以進行左右移動。送進卡盤的左右移動主要是對鋼管進行送進長度方向上定位,而割炬的左右移動是在進行切割時,與旋轉卡盤的旋轉運動相配合實現相貫線軌跡的切割。此時卡盤只需完成相對簡單的回轉運動,可有效的提高切割精度和速度。如果割炬不進行左右移動,則運動全都由卡盤送進完成,這樣需要不斷對鋼管進行送進和退回運動,以完成相貫軌跡的切割。這時鋼管時而受壓,時而受拉,會對鋼管產生額外的附加力,造成切割軌跡的不準確。
武漢華宇誠數控科技有限公司是國內大型智能裝備制造研發生產企業,專業致力于數控切割機、數控火焰切割機、數控等離子切割機、光纖激光切割機、數控精細等離子切割機、全自動激光切管機、相貫線切割機、小蜜蜂數控切割機、便攜式數控切割機、龍門式數控切割機、龍門式數控火焰切割機、龍門式數控等離子切割機、臺式數控等離子切割機等數控設備,我們將以優質的產品和精誠的服務回報廣大客戶對我們的支持和厚愛!如有需要請聯系我們:
