數控龍門式等離子切割機,龍門等離子數控切割機價格

發布時間:2021-08-08 12:49:43

專業重型龍門式數控切割機廠家,提供數控龍門式等離子切割機,龍門等離子數控切割機價格,龍門數控等離子火焰切割機廠家,龍門等離子切割機,龍門數控火焰切割機:找龍門式數控等離子切割機廠家報價請致電:189-8629-0037

YCLM-4000系列龍門式數控火焰等離子切割機


本機型主要應用于大幅面板材的精密切割。它是一種高效節能的切割下料設備,可大大提升鋼板利用率和切割效率。本機可連續不停機長時間工作。
本機型適合有實力的中、高端用戶。

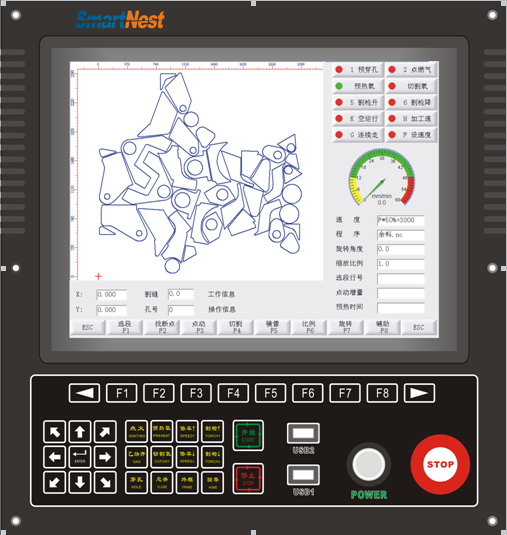

一、系統概況

  YCSK數控系統是本公司自主研發的一款專業型火焰/等離子/激光切割控制系統,該產品采用XPE嵌入式操作系統,工控機結構,系統功能強大,運行穩定,操作簡單,容易上手,適用于火焰/等離子/激光切割等加工行業。




二、主要功能

  1、采用XPE嵌入式操作系統,具有穩固的數據安全措施和一鍵系統快速恢復,保證系統穩定運行。

  2、多種語言版本一鍵切換。

  3、零件圖形顯示、縮放、旋轉、鏡像、陣列功能。

  4、斷電斷點記憶功能:即使切割中突然斷電,上電后即可準確、迅速找到斷點,恢復切割。

  5、鋼板矯正功能:即使鋼板斜置,亦可進行矯正切割,有效利用板材。

  6、動態調速功能:在切割過程中,可以實時進行調速。對于激光加工模式,速度變化時,出光能量自動調整。

  7、沿軌跡后退、前進、停止功能。

  8、控制系統動態割縫補償,割縫補償動態削平防干涉處理。

  9、多級預熱、穿孔功能:時間隨時調節且可記憶。

  10、支持火焰、等離子、激光三種切割模式。

  11、支持自動套料,自動設置引線,數控系統與自動套料一鍵切換,實現無縫對接。

  12、支持多種文件格式,plt、dxf、NC、ai等。

  13、等離子模式下拐角提前關閉調高、終點提前斷弧設置。

  14、弧壓、撞槍實時檢測。

  15、反向間隙補償,機器裝配誤差在一定程度上能通過軟件補償。

  16、支持I/O自定義功能。

  17、診斷功能。外部I/O接口可以通過診斷界面進行診斷,方便售后維護。

三、系統特色

   1、嵌入式工控主機:2GDDR2內存,4G固態電子硬盤,1.8G處理器,15(12)寸高亮度工業液晶屏,15(12)寸電阻觸摸屏,支持鼠標、鍵盤和觸屏控制。

   2、可靠性強,具有防范等離子強干擾等能力。

   3、外部接口:USB2.0、RS232、100M網絡接口。

   4、機箱:全鋁合金結構,防電磁輻射、抗干擾、防靜電 。

   5、系統提供16路光電隔離輸入,16路光電隔離輸出。

   6、聯動軸數:2軸,可以擴展為4軸。

   7、采用U盤讀取程序和及時軟件升級。


主要技術參數:

橫向軌距

4000-6000(或以上定制)

有效切割寬度

單割炬軌距減800

縱向?qū)к壾壘啵╩m)

8000(或以上選配)

有效切割長度

縱向軌長減2000

豪華火焰割炬(組)

1把

火焰切割厚度

1組8-200

等離子電源割炬(組)

根據用戶需求選配

等離子切割厚度

視選配等離子電源功率而定

切割精度

±0.3mm

整機空程速度(mm/min)

6000-9000,高達12000

走位精度

±0.2mm

整機火焰切割速度

100-750mm/min

重復定位精度

±0.2mm

整機等離子切割速度

100-4000mm/min 選配件

工作條件:

火焰切割機

等離子切割機

電源電壓

220V±10V 50Hz

電源電壓

380V±10V 50Hz

輸入功率

3KW

輸入功率

視選配等離子電源功率而定

氣源

氧氣+燃?xì)?/span>

氣源

空氣

氧氣入口壓力

0.8-1.0MPa

空氣壓縮機

1臺,客戶自備

燃?xì)馊肟趬毫?/span>

0.04-0.1MPa

油水分離器

1臺,客戶自備

氧氣純度

99.6%以上



環境溫度

-10℃~+40℃

相對濕度

≤90%無冷凝

周邊環境

通風,無較大沖擊或震動

用戶自備范圍

設備安裝基礎圖、工件切割臺、縱向氣管線路吊裝托架(供方提供圖紙)等

產品質量執行標準:
執行ISO9001-2008標準;
整機氣密性:符合JB/T5101-1999標準;
切割質量及尺寸精度:火焰-符合JB/T10045.3-1999標準;
等離子-符合JB/T10045.4-1999標準。

切割工藝選項:

序號

火焰切割工藝

1

數控龍門式火焰適用于各種厚度的碳鋼板材的精密切割下料;

2

數控火焰可對8-150mm碳鋼進行高品質的切割下料;

3

火焰切割也可選擇干式的等除塵凈化設備,根據用戶需求選配;

4

火焰切割可采用氧氣-燃?xì)饽J剑細獠捎靡胰?、丙烷、液化氣等?/span>

序號

等離子切割工藝|(選配)

1

數控龍門式等離子切割機適用于各種厚度的碳鋼、不銹鋼及有色金屬板材的精密切割下料;

2

數控等離子切割機可對厚度1.0-20mm厚的不銹鋼、碳鋼及有色金屬進行高品質的切割下料;

3

等離子切割可配置水循環切割,能大大減少等離子切割產生的煙塵、弧光、有害氣體、噪音等環境污染,環保效果好。也可選擇干式的等除塵凈化設備,根據用戶需求選配;

4

等離子切割采用空氣、氧氣、氮?dú)狻2、H35、F5、H20等。

產品細節介紹:

橫梁、端架

床身結構經由設計軟件優化,力學設計合理,運動穩定性高,經由時效處理后,床身不變形,粗加工及精加工二道工藝成型,運動軸電機座壓緊由直線導軌導向,制造裝配檢驗工藝達上百道。整體設備工作精度高。運動部位配用精度7級齒輪齒條。

導軌

縱向?qū)к壊捎?4Kg級重軌制作,頂面和兩側面都經專用磨床精密加工而成橫向?qū)к壊捎秒p軸心直線導軌,精度高、易維護、耐用。

傳動

縱橫向傳動采用齒輪齒條嚙合,配上進口精密行星齒輪箱減速,具有高輸出扭矩、低噪音、長壽命潤滑等特點, 從而實現高精確定位傳動。

氣路

所有氣路均由中央配氣系統集中控制,配上電磁閥、壓力表、調節閥、連續脈沖自動點火器,輕易實現人工智能控制。





割炬

割炬組成:移動安裝板、升降裝置、升降電機、割炬、夾持器、安全回火防止器、進口軟氣管等;

割炬調高方式:火焰---手動、電動及電容式自動三種
等離子---電動及弧壓式自動
割炬會隨著鋼板的高低自動調整,確保切割質量一致性。


售后服務

1.售前(選型):

    (1)根據用戶對所購設備的需求、使用環境、用途等要求為客戶提供全面、專業、實用、經濟的切割解決方案,提供全程技術支持;提供一對一量身定制產品;免去用戶后顧之憂,讓您選擇更輕松、方便、準確、省錢、省力;

2.售中(合同成立):

    (2)免費提供指導軌道安裝基礎圖紙、切割臺圖紙和外部吊裝管氣路及劃線圖紙;

    (3)免費提供送貨上門服務;

    (4)免費提供安裝、調試、培訓服務;免費提供工藝指導服務;

    (5)免費提供終身技術支持服務;

3.售后(驗收完成):
    (6)接到用戶報修請求后,提供解決方案,國內設有12個維修服務分支機構;

    (7)免費提供設備整機保養服務。
