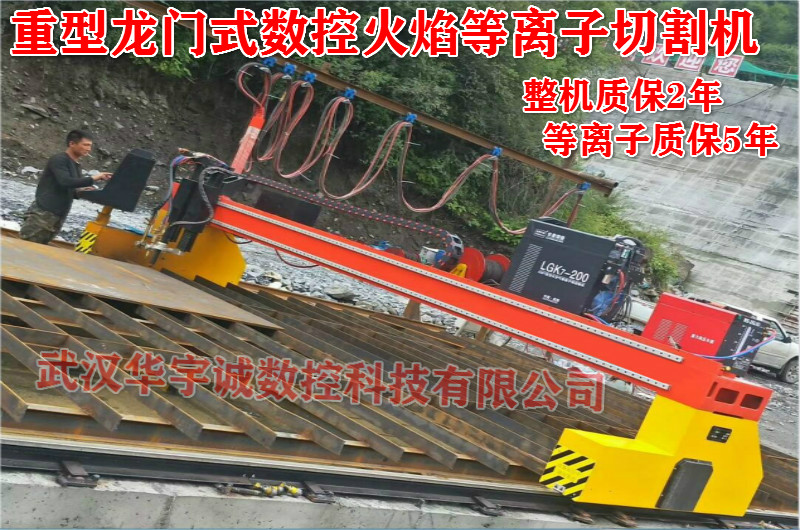

專業龍門式數控切割機設備廠家談選型要點
發布時間:2020-06-01 00:13:20YCLM-3000/YCLM-4000系列龍門式數控切割機是我公司研發的一款重型龍門數控切割機。設備設計簡單輕巧、運行平穩可靠,專為中小型企業用戶打造質優價廉的新型龍門數控切割機。
龍門式數控切割機橫向跨度有3m、4m、5m、6m、8m等多種規格,均采用雙邊驅動,運行穩定,配置好,工作效率高,可用于各種碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型鋼板下料。還可根據用戶要求配置多把割炬,或配置成異型切割和直條切割兩用切割方式,另可選配電容或等離子自動調高系統。那么在選購時候有哪些選型的注意點呢?
龍門式數控切割機工藝中,用戶應著重考慮以下幾點:
1、軟硬件性能能很好地滿足切割的各種工藝要求:導軌可齒輪齒條要有足夠的可靠性,必須經久耐磨、耐用。
2、具有熱切割系統的專業功能,如割炬穿孔、點火延時、停點記憶、沿原軌道返回等等。
3、圖形輸入要簡便易操作,具有自帶的圖庫及圖形編輯功能最好,讓現場操作人員易于操作與維護。
4、數控下料切割的工作環境差,粉塵大、溫度變化大、設備運行時有震動,所以數控系統的穩定性是重中之重。包括通風、等離子高頻抗干擾功能等。
龍門式數控切割機機床橫梁采用大厚度矩形管,寬體增強性箱式結構,外形美觀。端加采用低重心結構,對稱設計,穩定性好。焊后去應力處理精加工成型,確保設備鋼性及精度。主要外購配件采用一線品牌,確保使用可靠性。根據用戶要求不同可配置:火焰切割、等離子切割、水下切割等工藝。
1、縱向?qū)к壊捎弥剀墸砻娼?jīng)磨削處理,具有很高的機械精度和耐磨性。驅動齒條、齒輪由專業廠家定制,表面滲碳淬火,精度高;
2、橫梁:采用箱體焊接結構,經熱處理消除應力,具有剛性好,不變形,精度高,自重輕,慣量小的特點;
3、縱向驅動架(端架):兩端裝有水平導向輪,可調整驅動架底部偏心輪對導軌的壓緊程度,使整機在運動中保持穩定的導向。裝有除塵器,隨時刮掃積聚在導軌表面的雜物;
4、縱、橫向驅動:均由精密齒輪齒條進行傳動。橫向?qū)к壊捎镁芾浒螌?dǎo)引板,縱向?qū)к壥墙?jīng)過精密加工的路軌(重軌)制成,減速裝置采用進口精密齒輪減速器,并消除了齒隙,以保證運動精度和平穩性;
5、傳動鋼帶:高強度彈性扁鋼帶用于拖動從動割炬座,實現同向切割或鏡像切割。
產品型號 | 等離子 | 火焰 | 火焰+等離子 | 火焰+或 |
橫向跨度 | 3000mm—8000mm | |||
橫向有效切割 | 2200mm—7300mm | |||
縱向跨度 | 4000mm—不限 | |||
縱向有效切割 | 2000mm—不限 | |||
電源配置 | 380V 50Hz(三相五線制) | 220V 50Hz | 380V 50Hz(三相五線制) | 220V 50Hz |
切割速度 | 6000mmm/min | 6000mmm/min | ||
割炬數量 | 1 | 1 | 2 | 2 |
切割氣源 | 壓縮空氣 | 氧氣、丙烷 | 壓縮空氣、氧氣、丙烷 | 氧氣、丙烷 |
控制系統 | 數控專用切割系統 | |||
驅動方式 | 伺服驅動 | |||
切割厚度 | 0.5-50mm(等離子) 6-300mm(火焰) | |||
等離子電源 | LGK-120A/LGK-130A/LGK-160A/LGK-200A/LGK-300A/LGK-400A |
