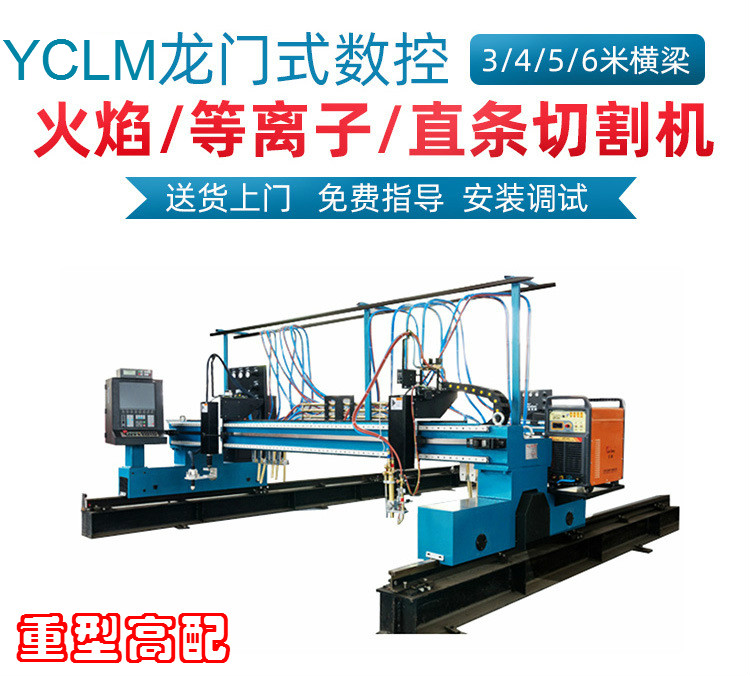

龍門式數控等離子火焰直條切割機
發布時間:2022-12-31 17:43:33鋼結構龍門式數控多頭直條等離子火焰切割機設備 龍門式數控等離子火焰直條切割機直條龍門式等離子切割機采用雙邊驅動,運行穩定,配置好,工作效率高,可用于各種碳鋼、錳鋼等金屬材料的大中小型鋼板抽抽條下料。直條龍門式等離子切割機的切割方式可選配單火焰切割、等離子切割或者火焰等離子兩用切割加直條切割。可選配多個割炬系統及電容式火焰自動調高系統。
武漢華宇誠數控一直致力于為客戶提供高性價比的數控切割設備,專業的服務讓您省心安心放心。
產品特點
1、抗干擾:直條龍門式等離子切割機采用數控控制系統,配合PLC作為輸入輸出控制,使得電器系統具有優良的穩定性和更強的抗干擾能力,保證不受等離子干擾。
2、簡單自動編程:武漢華宇誠數控自動編程系統,簡單易學,非專業操作員經過1-3天視頻培訓即可快速掌握直條龍門式等離子切割機的操作技巧。
3、運行平穩:行業專業導軌,行星齒輪減速器,日本進口全數字交流伺服電機或者是德國白格拉步進電機,整機運行平穩,可瞬時調節速度,加速周期短,平穩。
4、裝有除塵器:直條龍門式等離子切割機裝配的除塵器隨時清掃聚集在導軌表面的雜物,保證作業平臺的干凈整潔。
5、配有升降體:直條龍門式等離子切割機采用鋁合金結構體,升降導向采用貫通式升降,升降提升采用滾珠絲杠提升。
技術參數
軌距 | 4000(可根據客戶要求加寬) | |
軌長(mm) | 8000(可根據客戶要求加長) | |
有效切割寬度 | 3200 | |
有效切割長度 | 6000 | |
驅動方式 | 雙邊驅動 | |
調速范圍(mm/min) | 0-5000 | |
橫向縱向驅動系統 | 三相混合式步進驅動系統 | |
數控割炬系統數量(把) | 1(單火焰或單等離子) | |
直條割炬系統數量(把) | 9(可增配) | |
分流排(組) | 9+1 | |
火焰切割厚度 | 5-180 | |
等離子切割厚度 | 由用戶所選定的等離子電源決定 | |
自動調高系統(套) | 弧壓式自動調高 | 1 |
電動調高 | 1 | |
自動點火/起弧裝置 | 2 | |
火焰切割氣體 | 氧氣+乙炔/丙烷/天然氣/煤氣 | |
控制系統(免費升級) | 北京斯達特/上海交大/美國海寶等(可選配) | |
等離子電源 | 美國海寶/德國凱爾貝/美國飛馬特等(可選配) |
機型特點:
1、橫梁、縱向端架:橫梁 采用鋼板與方管拼焊成型,橫梁及縱向端架的所有結構件在完成拼接后將進行表面噴丸和回火處理,這樣使得結構件的表面質量好,焊接應力得到了消除,長期使用機架不變形,保證加工精度。
2、等離子抗各種磁電干擾能力強:等離子電源具有很強的電磁輻射,如果設備的抗干擾能力差,將會出現死機和精度差、偏位或者電機卡死等情況,浪費材料和人工成本、降低設備使用壽命,增加投入成本。我們使用的是行業專業等離子/火焰切割控制系統,電控制柜做了防屏蔽處理,具有更強的抗干擾能力,機器運行穩定。
3、齊全的切割功能:
(1)、具有割縫自動補償,斷電續切、連續回退、斷點恢復,隨意定位切割等功能。切割過程中如出現斷電或者切割不透、漏切的情況,不必從頭再來,這既可以節約時間又不浪費材料,從而提高了工作效率。
(2)系統還具有脫機切割功能:無需電腦的支持、更加方便及靈活、提高效率。
(3)具有鋼板校正功能:如果鋼板放斜的情況,系統可根據材料的擺放進行自動定位,節省時間擺放鋼板,提高工作效率;
